MG GAT-X 105 Strike Gundam ver. RM (W.I.P III)

Sebelumnya ada di Part 1 dan Part 2
Pada postingan kali ini saya membasah tentang pembuatan konektor dan jalur kabel ke baterai oleh karena itu saya memerlukan beberapa bahan yang antara lain :
  1. Alat ukur (bebas mau pakai yang seperti apa)
  2. Plapalte
  3. Peniti
  4. Tembaga (biasanya buat kumparan dynamo)
seperti gambar di bawah ini


pertama saya mengukur jarak lubang buat yang sudah buat lubang tersebut pada postingan sebelum nya
Selanjutnya saya memotong Plaplate 1 cm X 0.5 cm seperti foto dibawah.
 selanjutnya saya memberi tanda yg berfungsi untuk membuat lubang

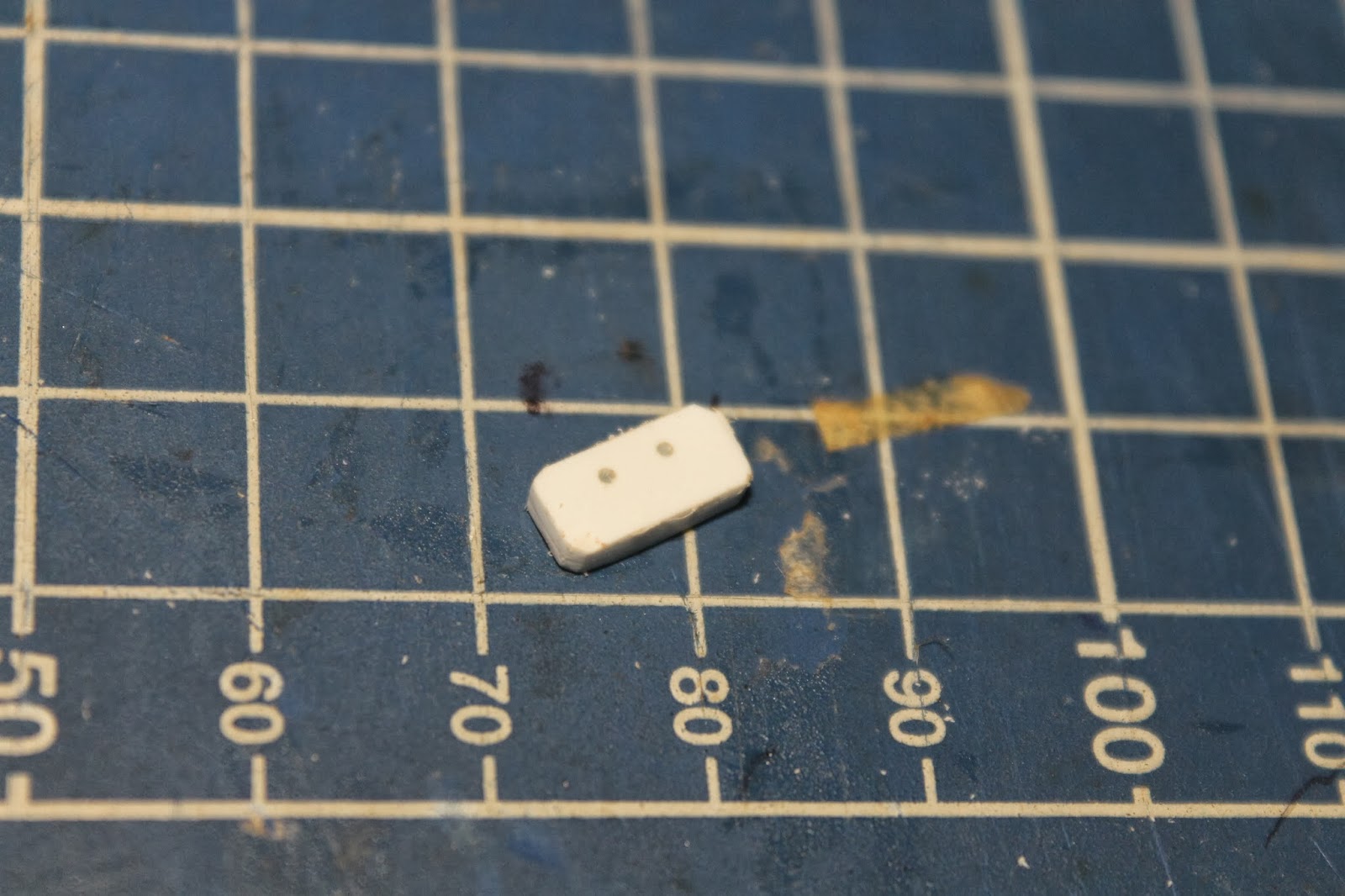

kurang lebih seperti ini plaplate yg sudah di lakukan

 ukuran mata bor pinvise saya sesuaikan dengan ukuran peniti. ini berfungsi agar posisi peniti tidak bergerak
dan fungsi lubang tersebut seperti di bawah ini
 karena tebal untuk satu plaplate saya rasa masih kurang maka saya lapis dua untuk mendapatkan ketebalan yang di inginkan.


 foto dibawah ini yang sudah dilakukan perbaikan untuk plaplate nya
 dan seperti foto di bawah ini yang di aplikasikan plaplate dengan peniti

selanjutnya pengerjaan pada peniti & tembaga.
yang saya melakukan pertama ujung tembaga saya kikis supaya lapisan tembaganya dan di sambungkan dengan peniti yang udah bisa di aliri daya saat di hubungkan dengan baterai atau sumber tenaga lainnya.

 dan hasil nya seperti foto di bawah ini
 part PC untuk penghubung dengan stand saya lakukan sedikit pemotongan
seperti foto dibawah ini.




yang fungsinya untuk menyisipkan ujung kabel dan timah yang berasal dari led pada proses sebelumnya
seperti foto di bawah ini
peniti di potong untuk menyesuaikan panjang dan di atu untuk bisa menyentuh ujung kabel yg ada di body
 Dan inilah hasil pembuatan konektor.
 Terima Kasih atas kunjungannya....
